SMC (masa do formowania arkuszy)
Nadaje się do masowej produkcji produktów, które wymagają wysokiej jakości powierzchni i odporności na warunki atmosferyczne, są wrażliwe na koszty i nie wymagają ekstremalnej wytrzymałości konstrukcyjnej ani lekkości. Jego zalety obejmują stabilną wydajność formowania, dobre wykończenie powierzchni i dojrzałą automatyzację. Jest jednak stosunkowo ciężki, ma ograniczone właściwości mechaniczne (w porównaniu z kompozytami z włókien ciągłych) i dokładność wymiarową.
HP-RTM (formowanie transferowe żywicy pod wysokim ciśnieniem)
Nadaje się do elementów konstrukcyjnych wymagających dużej sztywności/wytrzymałości, lekkiej konstrukcji i ciągłości włókien lub gdy stosunek wytrzymałości do masy jest kluczowym czynnikiem w produkcji. Jego zalety obejmują wysoką wytrzymałość właściwą produktu końcowego oraz możliwość wytwarzania cienkościennych części konstrukcyjnych o dużej rozpiętości. Wadami są złożone procesy, wysokie koszty form, narzędzi i materiałów oraz rygorystyczne wymagania dotyczące kontroli procesu. Czas cyklu i produktywność są ograniczone przez system utwardzania.
1. Różnica materialna
|
| SMC | HP-RTM |
| Utwórz | Włókna cięte (głównie włókna szklane), wypełniacze poliestrowe lub nienasycone żywice/środki zmniejszające palność/przyspieszacze, modyfikatory wzmacniające. Materiał jest dostarczany w postaci arkuszy (wstępnie wymieszana mieszanka). | Zanurzona interwencja tkanina (tkanina jednokierunkowa, tkanina, tkanina laminowana, preforma z włókien ciągłych), płynna żywica o niskiej lepkości (substytut żywicy epoksydowej/nienasyconego poliestru/styrenu itp.) jest wtryskiwana i utwardzana pod wysokim ciśnieniem. |
| Włókno właściwości | Włókna posiekane lub losowo zorientowane, bez ciągłego wzmocnienia włóknem – wydajność jest zrównoważona we wszystkich kierunkach (izotropowo), ale wytrzymałość właściwa i sztywność są niższe niż w przypadku kompozytów z włókien ciągłych. | Włókna ciągłe (szklane, węglowe lub hybrydowe) z konfigurowalną orientacją, oferujące doskonałe właściwości mechaniczne, szczególnie wzdłuż kierunku włókna. |
| Formuła a korzyść | Łatwo ognioodporny (zwykle osiągający ocenę UL94 V-0 lub spełniający standardy samochodowe w zakresie zmniejszania palności), z dobrą odpornością na warunki atmosferyczne i stabilnością wymiarową. | Można osiągnąć wysoki udział objętościowy włókna szklanego lub węglowego (wysoka wytrzymałość, wysoka sztywność, lekkość) przy użyciu wybranych systemów żywic w celu zwiększenia stabilności termicznej, przyczepności i ognioodporności (chociaż modyfikacje zmniejszające palność mogą być bardziej złożone i kosztowne). |
| Powierzchnia i po leczeniu | Zapewnia gładką powierzchnię, która łatwo nadaje się do malowania i powlekania. | Należy zwrócić uwagę na powierzchnię formy i kontrolę penetracji żywicy; aby osiągnąć wysoką jakość powierzchni, zwykle wymagana jest obróbka końcowa. |
2. Jakość produktu końcowego
|
| SMC | HP-RTM |
| Mechaniczne Właściwości | Wytrzymałość na rozciąganie i ścinanie jest umiarkowana, dzięki czemu nadaje się do elementów poddawanych równomiernym obciążeniom lub do pokryw nośnych innych niż główne. Odporność na uderzenia jest średnia, chociaż cięte włókna oferują pewną przewagę w absorpcji energii. | Wzdłuż kierunku włókien wytrzymałość i sztywność mogą być znacznie wyższe niż w przypadku SMC; odporność na zmęczenie i pękanie jest doskonała, dzięki czemu nadaje się do konstrukcji nośnych lub elementów poddawanych działaniu dużych sił udarowych lub skrętnych. |
| Wymiarowe Dokładność i Stabilność | Formowany przez prasowanie, o dobrej stabilności wymiarowej; jednakże na tolerancje grubości i małych cech geometrycznych wpływa przepływ materiału i konstrukcja formy. | Wysokie wymagania dotyczące grubości i kontroli lokalnego wypełnienia; jeśli wtrysk i odpowietrzanie są dobrze zaprojektowane, można osiągnąć wysoką dokładność wymiarową, ale skurcz żywicy wymaga również precyzyjnej kontroli i kompensacji. |
| Jakość powierzchni/wygląd | Można bezpośrednio uzyskać gładką powierzchnię, odpowiednią do wymagań estetycznych odsłoniętych osłon, z dobrą przyczepnością farby. | Powierzchnie formowane bezpośrednio mogą wymagać dodatkowej obróbki (lakieru, polerowania, powlekania lub folii), aby uzyskać ten sam poziom wyglądu co SMC; Jednak w celu poprawy wyglądu można również zastosować technologię żelkotu lub membrany w trybie zwykłym, co zwiększa koszty. |
3. Prasa i sprzęt pomocniczy
SMC wymaga stosunkowo niewielkich inwestycji w sprzęt oraz jest dojrzała technologicznie i stabilna. Zazwyczaj przetwarzanie SMC wymaga jedynie prasy, zestawu form i systemu grzewczego do wytworzenia części. Wymagania funkcjonalne wobec prasy nie są wysokie. Surowce można kupić bezpośrednio w formie arkuszy, zważyć i pokroić za pomocą maszyny do cięcia SMC. Po uformowaniu gotowe części wymagają jedynie szlifowania.

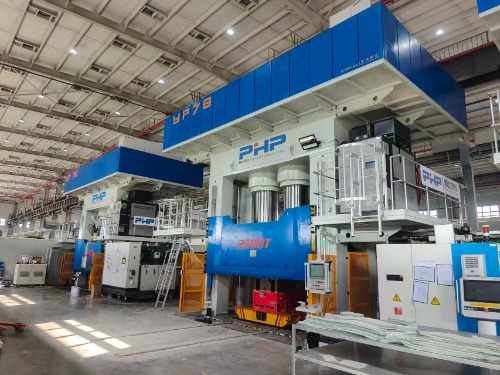

HP-RTM wymaga większej inwestycji w sprzęt. Zazwyczaj materiał należy najpierw podgrzać i wstępnie uformować, następnie poddać formowaniu wtryskowemu pod wysokim ciśnieniem w prasie o dużym tonażu, a na koniec przyciąć i wyciąć za pomocą wycinarki laserowej. Cały proces – od surowca do gotowego produktu – wymaga wyposażenia obejmującego: prasę do wstępnego formowania o masie 100–200 ton (z systemem grzewczym), prasę formierską o nacisku 2500 – 3500 ton (z ogrzewaniem system próżniowy i funkcja poziomowania w czterech narożnikach), dwa zestawy form, maszyna do cięcia, maszyna do wtrysku żywicy, osprzęt do chłodzenia i utwardzania, przecinarka laserowa i tester szczelności. Początkowa inwestycja jest znaczna.
4. Inne
Konserwacja i możliwość recyklingu: Zarówno SMC, jak i HP-RTM są systemami termoutwardzalnymi, co utrudnia recykling.

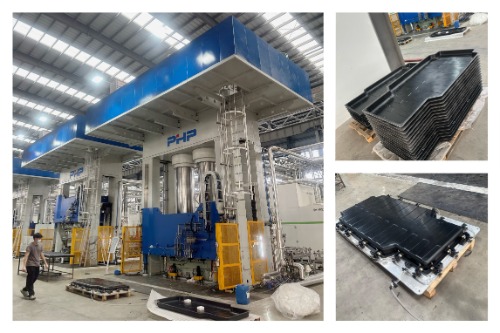

Lekkość: HP-RTM (szczególnie przy użyciu włókna węglowego) może znacznie zmniejszyć wagę w porównaniu do SMC. Zastosowany do obudów akumulatorów może zwiększyć zasięg pojazdu lub zmniejszyć całkowite koszty akumulatorów.
Ryzyko związane z łańcuchem dostaw/dostępnością: Łańcuch dostaw SMC z ciętych włókien jest ogólnie stabilny; włókna węglowe i żywice o wysokiej wydajności mogą podlegać znacznym wahaniom cen w okresie ograniczonej podaży, co wymaga oceny długoterminowej stabilności dostaw.
Elastyczność procesu: HP-RTM jest bardziej elastyczny w przypadku złożonych, zintegrowanych struktur, zmniejszając liczbę kolejnych części montażowych (mniejsza waga i mniejsza liczba etapów montażu), ale formy i procesy są trudniejsze do szybkiej modyfikacji. SMC lepiej nadaje się do produkcji na dużą skalę przy minimalnych różnicach w projekcie.
Ryzyko bezpieczeństwa i ryzyko operacyjne: Systemy wtrysku i utwardzania żywicy HP-RTM mogą obejmować toksyczne lub lotne składniki o niskiej lepkości, wymagające ściślejszej kontroli środowiska pracy, wentylacji i sprzętu ochrony osobistej.
5. Podsumowanie
|
| SMC | HP-RTM |
| Włókno Type | Posiekane losowe włókna | Włókna ciągłe (orientowane) |
| Koszt materiału na część | Niski | Wysoki (ze względu na koszt włókna węglowego/epoksydu) |
| Złożoność narzędzi/sprzętu | Środek (ogrzewanie prasy) | Wysoka (wymaga dozowania wtrysku, uszczelnionych form, ogrzewania i próżni) |
| Czas cyklu / Zdolność produkcyjna | Nadaje się do produkcji wielkoseryjnej | Zdolność produkcyjna zależy od utwardzania żywicy; można zwiększyć poprzez przetwarzanie równoległe. |
| Jakość powierzchni | Doskonała (łatwo uzyskać gładką, atrakcyjną powierzchnię) | Wymaga dodatkowej obróbki lub technologii filmowej |
| Wytrzymałość konstrukcyjna / niewielka waga | Środek | Wysoka (szczególnie przy zastosowaniu włókna węglowego) |
| Ognioodporny / odporny na warunki atmosferyczne | Łatwo osiągalne poprzez formułę | Wymaga specjalistycznej formuły i wiąże się z wysokimi kosztami |
| Obowiązujące komponenty | Estetyczne pokrywy, pokrywy i części o dużej objętości | Obudowy nośne, wzmocnienia i złożone zintegrowane konstrukcje |
