Odblokowanie większej produktywności dzięki zaawansowanej technologii pras RTM
Dążenie do doskonałości produkcyjnej wymaga ciągłych innowacji w technologii procesowej, a prasa do formowania transferowego żywicy (RTM) stanowi kluczowy element wyposażenia w tej podróży. Wychodząc poza tradycyjne metody otwartego formowania lub wolniejsze techniki wytwarzania kompozytów, nowoczesne Prasa formierska RTM oferuje podejście oparte na systemie zamkniętym, które znacznie zwiększa wydajność produkcji, poprawia jakość części oraz zmniejsza straty materiałowe i wpływ na środowisko. W tym artykule szczegółowo omówiono podstawowe zalety integracji prasy RTM z procesem produkcyjnym, dostarczając szczegółową analizę jej zasad działania, kluczowych korzyści i kluczowych czynników, które należy wziąć pod uwagę w celu pomyślnego wdrożenia. Zbadamy, w jaki sposób ta technologia nie tylko zwiększa wydajność, ale także otwiera nowe możliwości tworzenia wysokowydajnych, złożonych części kompozytowych, których produkcja wcześniej była trudna lub kosztowna. Rozumiejąc pełne możliwości procesu RTM, producenci mogą podejmować świadome decyzje w celu usprawnienia swoich operacji, zmniejszenia całkowitego kosztu na część i zdobycia przewagi konkurencyjnej na rynku.
Jak prasa RTM zmienia produkcję części kompozytowych
Podstawowa operacja prasy formierskiej RTM polega na wtryskiwaniu płynnej żywicy do zamkniętej formy zawierającej preformę z suchych włókien. Ten pozornie prosty proces rządzi się precyzyjną kontrolą wielu parametrów, które wspólnie decydują o jakości i konsystencji finalnej części. Przekształcenie surowców w gotowy komponent o wysokiej wytrzymałości jest świadectwem wyrafinowania inżynieryjnego systemu pras RTM.
Cykl procesu RTM krok po kroku
Typowy cykl RTM można podzielić na kilka odrębnych etapów, z których każdy ma kluczowe znaczenie dla powodzenia operacji. Zrozumienie tego cyklu jest niezbędne, aby docenić sposób, w jaki prasa zwiększa wydajność.
- Przygotowanie formy i umieszczenie preformy: Proces rozpoczyna się od przygotowania dwóch połówek dopasowanej metalowej formy. Aby zapewnić łatwe wyjmowanie gotowej części z formy, stosuje się środek antyadhezyjny. Wzmocnienie z suchych włókien, które może mieć postać tkaniny, zszytych mat lub plecionych preform, jest precyzyjnie przycinane i umieszczane w dolnej połowie wnęki formy. Ta preforma określa właściwości strukturalne i kształt końcowej części.
- Zamykanie i zaciskanie formy: Następnie górna połowa formy jest opuszczana na dolną połowę, a mocny układ hydrauliczny lub elektryczny prasy RTM wywiera znaczną siłę docisku w celu uszczelnienia formy. Siła ta ma kluczowe znaczenie, aby wytrzymać ciśnienie wewnętrzne powstające podczas wtryskiwania żywicy bez powodowania oddzielania się formy lub wystąpienia wypływu. Precyzja systemu mocowania zapewnia stałą i powtarzalną grubość części przez tysiące cykli.
- Wtrysk żywicy i utwardzanie: Wstępnie zmieszany układ żywicy, często termoutwardzalny polimer, taki jak epoksyd, ester winylowy lub poliester, jest odgazowywany w celu usunięcia uwięzionego powietrza, a następnie wtryskiwany do uszczelnionej formy pod kontrolowanym ciśnieniem i natężeniem przepływu. Żywica przepływa przez preformę włóknistą, dokładnie zwilżając włókna i wypierając powietrze przez strategicznie rozmieszczone otwory wentylacyjne. Po wypełnieniu formy część jest utrzymywana w kontrolowanej temperaturze w celu utwardzenia. Jest to proces, w którym żywica przechodzi reakcję chemiczną, w wyniku której powstaje solidna, sztywna matryca z tworzywa sztucznego.
- Rozformowanie i obróbka końcowa: Po zakończeniu cyklu utwardzania siła docisku zostaje zwolniona, forma otwiera się, a gotowa część jest wyjmowana. W zależności od zastosowania część może zostać poddana drobnej obróbce końcowej, takiej jak przycięcie nadmiaru materiału lub wiercenie otworów, ale często jest to produkt o kształcie zbliżonym do netto, co znacznie ogranicza pracę dodatkową w porównaniu z innymi metodami.
Kluczowe komponenty systemu zapewniające optymalną wydajność
Efektywność całego procesu RTM w dużym stopniu zależy od wydajności i integracji jego kluczowych komponentów. Nowoczesna prasa RTM to coś więcej niż tylko urządzenie zaciskowe; jest to zintegrowana komórka produkcyjna.

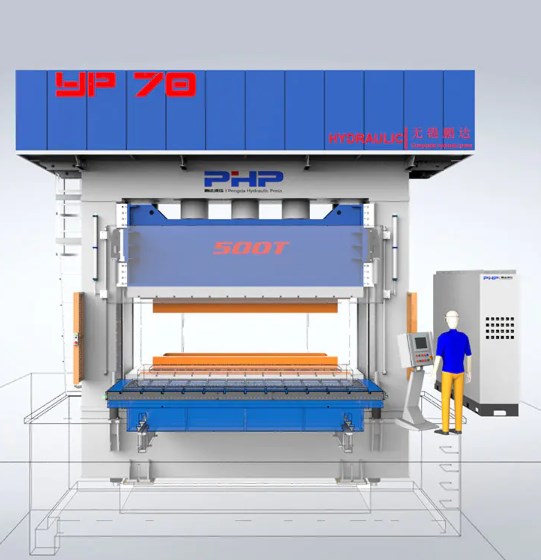

- Rama prasy i jednostka mocująca: Stanowi to szkielet systemu, zapewniający integralność strukturalną i siłę wymaganą do utrzymania formy zamkniętej. Nowoczesne prasy oferują programowalne i wysoce powtarzalne siły zwarcia.
- Układ wtryskowy: Obejmuje to mierniki żywicy i katalizatora, mieszalniki i pompy wtryskowe. Precyzja dozowania i mieszania jest niezbędna do uzyskania spójnego składu chemicznego żywicy, a co za tym idzie, stałych właściwości mechanicznych w końcowej części.
- Jednostka kontroli temperatury formy (TCU): TCU przepuszcza płyn termiczny przez kanały w formie, aby ogrzać go do dokładnej temperatury wymaganej dla optymalnego przepływu żywicy i kinetyki utwardzania. Dokładna kontrola temperatury nie podlega negocjacjom w celu uzyskania krótkich czasów cykli i wysokiej jakości części.
- Programowalny sterownik logiczny (PLC): Sterownik PLC jest mózgiem operacji, automatyzując cały cykl od zamknięcia i mocowania formy po wtrysk, utwardzanie i wyjmowanie z formy. Przechowuje receptury na różne części, zapewniając powtarzalność i umożliwiając rejestrację danych dla celów kontroli jakości.
Czynniki krytyczne przy wyborze odpowiedniego sprzętu RTM
Wybór prasy formierskiej RTM to znacząca inwestycja kapitałowa, a decyzja musi opierać się na dokładnej ocenie konkretnych potrzeb produkcyjnych. Prasa, która doskonale nadaje się do jednego zastosowania, może być nieodpowiednia do innego. Dlatego też najważniejsza jest szczegółowa ocena specyfikacji technicznych, wymagań operacyjnych i długoterminowych celów produkcyjnych. Dla producentów chcących zoptymalizować swój proces, rozumiejąc niuanse Specyfikacje maszyny niskociśnieniowej RTM jest zasadniczym punktem wyjścia. Systemy niskociśnieniowe oferują wyraźne zalety, w tym obniżone koszty oprzyrządowania, możliwość stosowania mniej wytrzymałych form i mniejsze zużycie energii, co czyni je idealnymi do dużych części, takich jak łopaty turbin wiatrowych lub wanny, gdzie nie jest wymagane wyjątkowo wysokie ciśnienie wtrysku.
Analiza siły mocowania i rozmiaru płyty dociskowej
Siła zwarcia mierzona w tonach i rozmiar płyty, który określa maksymalną powierzchnię formy, to dwie najbardziej podstawowe, ale krytyczne specyfikacje. Wymagana siła zwarcia jest określana na podstawie rzutowanej powierzchni części (w tym układu wlewowego) i maksymalnego ciśnienia wtrysku oczekiwanego wewnątrz gniazda formy. Niewystarczająca siła zwarcia doprowadzi do ugięcia formy i wypływu, tworząc odpady i wymagając pracy po obróbce. Poniższa tabela zawiera ogólne porównanie korelacji rozmiaru części z typowymi wymaganiami dotyczącymi siły mocowania.
| Część przewidywanego obszaru | Typowy przykład zastosowania | Zalecany zakres siły mocowania |
|---|---|---|
| Mniej niż 1 m² | Wsporniki samochodowe, obudowy elektryczne | 100 - 250 ton |
| 1 m² do 4 m² | Panele karoserii samochodów, owiewki ciężarówek, duże kontenery | 250 - 800 ton |
| Większa niż 4 m² | Segmenty turbin wiatrowych, części nadwozia autobusów, kadłuby statków morskich | 800 ton |
Oprócz siły rozmiar płyty musi uwzględniać fizyczne wymiary formy, łącznie z wszelkimi urządzeniami pomocniczymi, takimi jak hydrauliczne ściągacze rdzenia lub prowadnice. Ważne jest również, aby wziąć pod uwagę otwór w świetle dziennym (maksymalną wysokość formy, jaką może zaakceptować prasa) i skok prasy, aby zapewnić kompatybilność z używanym oprzyrządowaniem.
Ocena systemów sterowania i integracji automatyki
Poziom zaawansowania systemu sterowania prasą ma bezpośredni wpływ na łatwość obsługi, powtarzalność i integralność danych. Nowoczesny system oparty na sterownikach PLC z ekranem dotykowym HMI (interfejs człowiek-maszyna) umożliwia operatorom wprowadzanie i przechowywanie setek receptur części. Kluczowe parametry, takie jak ciśnienie wtrysku, natężenie przepływu, temperatura żywicy i temperatura formy, należy monitorować i kontrolować w sposób zamknięty. W przypadku operacji mających na celu produkcję na dużą skalę, potencjał automatyzacji powinien być kluczowym czynnikiem. Obejmuje to integrację z robotami do załadunku preform i rozładunku gotowych części, a także z urządzeniami poprzedzającymi i końcowymi. Solidny system kontroli umożliwia producentowi stałą produkcję części o wysokiej jakości i zapewnia dane identyfikowalności wymagane w wielu zaawansowanych gałęziach przemysłu.
Poprawa jakości części i osiągnięcie efektywności kosztowej
Głównym czynnikiem przemawiającym za przyjęciem technologii RTM jest znaczna poprawa jakości części i związane z nią korzyści ekonomiczne. W przeciwieństwie do procesów formowania otwartego, RTM produkuje części z dwiema wykończonymi, gładkimi powierzchniami (strona A i strona B), co jest wysoce pożądane w zastosowaniach estetycznych. Proces w formie zamkniętej zapewnia również znacznie bardziej spójne proporcje włókien do żywicy i doskonałe właściwości mechaniczne, ponieważ architektura włókien nie jest zakłócana podczas fazy nakładania żywicy. Oceniając ogólną propozycję wartości, istotne jest przeprowadzenie a analiza kosztów i korzyści RTM vs. rozdania . Chociaż początkowa inwestycja w prasę RTM i dopasowane formy metalowe jest wyższa niż w oprzyrządowanie do ręcznego układania, długoterminowe oszczędności są znaczne i wieloaspektowe.
Doskonałe właściwości mechaniczne i wykończenie powierzchni
Zalety jakościowe RTM są niezaprzeczalne. Proces pozwala na zastosowanie wysokowydajnych wzmocnień z włókien ciągłych, które są układane w kontrolowany sposób, aby zoptymalizować wytrzymałość i sztywność w określonych kierunkach. Konsolidacja pod ciśnieniem i ciepłem skutkuje kompozytem o bardzo niskiej zawartości pustych przestrzeni (zwykle poniżej 1%), co bezpośrednio przekłada się na wyższą wytrzymałość na ścinanie międzywarstwowe i odporność zmęczeniową. Co więcej, powierzchnia imitująca powierzchnię formy jest wyjątkowej jakości, często osiągając wykończenie klasy A bezpośrednio po wyjęciu z formy, co eliminuje lub drastycznie zmniejsza potrzebę szlifowania i przygotowania do malowania. Stanowi to wyraźny kontrast w stosunku do układania ręcznego, gdzie otwarta strona części jest szorstka i wymaga znacznego nakładu pracy, aby uzyskać akceptowalną powierzchnię.
Redukcja kosztów operacyjnych i wpływu na środowisko
Korzyści ekonomiczne RTM wykraczają daleko poza oszczędności pracy. Charakter procesu w formie zamkniętej powoduje emisję styrenu (w przypadku żywic poliestrowych i winyloestrowych) oraz LZO (lotne związki organiczne) znacznie skuteczniej niż w przypadku formowania otwartego, pomagając producentom spełnić rygorystyczne przepisy dotyczące ochrony środowiska i stworzyć bezpieczniejsze miejsce pracy. Wykorzystanie materiału jest również bardziej efektywne. W przypadku układania ręcznego typowy jest nadmiar żywicy, co prowadzi do powstawania odpadów i cięższych części. Precyzyjny wtrysk RTM kontroluje ilość użytej żywicy, co skutkuje niższą wagą części i niższymi kosztami materiałów. Poniższa lista przedstawia kluczowe obszary oszczędności:
- Redukcja kosztów pracy: RTM jest znacznie mniej pracochłonne niż układanie ręczne. Pojedynczy operator może często obsługiwać wiele pras, podczas gdy ręczne układanie wymaga wykwalifikowanych pracowników do obsługi każdej części.
- Wydajność materiałowa: Precyzyjne dozowanie żywicy i zamknięta forma minimalizują ilość odpadów, prowadząc do bezpośrednich oszczędności na surowcach.
- Mniej przeróbek i złomu: Wysoka powtarzalność i automatyzacja RTM prowadzą do niezmiennie dobrych części, radykalnie obniżając odsetek odrzutów i koszty związane z naprawą wadliwych części.
- Niższe koszty zgodności z przepisami ochrony środowiska: Zredukowane emisje zmniejszają obciążenie systemów wentylacji i oczyszczania powietrza, co skutkuje niższymi kosztami operacyjnymi fabryki.
Optymalizacja procesu RTM dla złożonych geometrii
W miarę wzrostu zapotrzebowania na lekkie, mocne i misternie ukształtowane części kompozytowe, zdolność procesu RTM do uwzględniania złożonych projektów staje się główną zaletą. Jednak pomyślne formowanie części z głębokimi tłoczeniami, podcięciami lub różną grubością wymaga wyrafinowanego podejścia zarówno do projektowania formy, jak i kontroli procesu. Dla inżynierów stawiających czoła tym wyzwaniom, szukających najlepszych Parametry formowania RTM dla grubych kompozytów jest zadaniem powszechnym i krytycznym. Grube sekcje są podatne na niecałkowite zwilżenie lub egzotermiczne przegrzanie podczas utwardzania, co może prowadzić do wewnętrznych pustych przestrzeni lub pękania osnowy. Optymalizacja parametrów, takich jak lokalizacja bramki wtryskowej, umiejscowienie odpowietrznika, ciśnienie wtrysku i wieloetapowy cykl utwardzania, jest niezbędna, aby zapewnić, że żywica całkowicie przeniknie do preformy i utwardzi się równomiernie, bez defektów.
Strategie formowania skomplikowanych i głęboko tłoczonych części
Produkcja części o złożonej geometrii wymaga starannego planowania, aby zapewnić równomierny przepływ żywicy i całkowite wypełnienie gniazda formy. Kluczową strategią jest wykorzystanie oprogramowania do obliczeniowej dynamiki płynów (CFD) do symulacji przepływu żywicy na etapie napełniania. Symulacja ta pomaga zidentyfikować potencjalne suche miejsca lub śledzenie wyścigów (preferowany przepływ wzdłuż kanałów o niższym oporze) przed zbudowaniem pojedynczej formy. Na podstawie symulacji inżynierowie mogą zoptymalizować liczbę i lokalizację bram wtryskowych i otworów wentylacyjnych. W przypadku części poddawanych głębokim tłoczeniu może być konieczne zastosowanie wielu punktów wtrysku, aby zapewnić jednoczesne dotarcie żywicy do wszystkich obszarów preformy. Dodatkowo forma może zawierać takie elementy, jak prowadnice lub podnośniki, tworzące podcięcia, umożliwiające wyjęcie części bez uszkodzenia.
Zapewnienie równomiernego utwardzania i minimalizacja naprężeń szczątkowych
W przypadku skomplikowanych części różnice w grubości mogą prowadzić do różnic w szybkości utwardzania. Grubsze sekcje utwardzają się wolniej ze względu na masę termiczną lub mogą się przegrzać ze względu na egzotermiczny charakter reakcji żywicy. To nierównomierne utwardzanie może zablokować naprężenia szczątkowe, prowadząc do wypaczenia części lub niedokładności wymiarowej po wyjęciu z formy. Aby temu przeciwdziałać, system kontroli temperatury formy musi być precyzyjnie podzielony na strefy, aby dostarczać różne temperatury do różnych obszarów formy, zapewniając bardziej jednolity profil utwardzania w całej części. Co więcej, zastosowanie systemu żywicy o niższej szczytowej temperaturze egzotermicznej i dostosowanie cyklu utwardzania z odpowiednimi czasami przetrzymywania i szybkością narastania to istotne środki kontroli procesu w celu osiągnięcia stabilności wymiarowej w złożonych częściach RTM.
Konserwacja prasy RTM w celu zapewnienia długoterminowej niezawodności
Aby mieć pewność, że prasa RTM będzie nadal zapewniać wysoką wydajność i jakość części przez cały okres eksploatacji, proaktywny i systematyczny program konserwacji nie podlega negocjacjom. Nieplanowane przestoje to jeden z największych kosztów w produkcji i często wynika z zaniedbań w zakresie konserwacji. Dobrze konserwowana prasa nie tylko działa bardziej niezawodnie, ale także utrzymuje swoją precyzję, co jest bezpośrednio powiązane z konsystencją produkowanych przez nią części. Kompleksowe harmonogram konserwacji prasy RTM powinny być opracowane i rygorystycznie przestrzegane, obejmując zadania codzienne, tygodniowe, miesięczne i roczne. Harmonogram ten powinien opierać się na zaleceniach producenta, ale także być dostosowany do konkretnej wielkości produkcji i warunków środowiskowych panujących w Twoim zakładzie.
Niezbędne codzienne i cotygodniowe kontrole konserwacyjne
Wiele krytycznych problemów można zidentyfikować i im zapobiec poprzez proste codzienne inspekcje wizualne i rutynowe kontrole. Zadania te stanowią pierwszą linię obrony przed poważnymi awariami.
- Codzienne kontrole: Operatorzy powinni sprawdzać, czy nie ma wycieków oleju hydraulicznego wokół cylindrów, zaworów i rurociągów. Sprawdź poziom oleju hydraulicznego w zbiorniku. Posłuchaj nietypowych dźwięków pomp, silników lub mechanizmu zaciskowego. Sprawdź wzrokowo węże nagrzewnicy i połączenia modułu sterującego temperaturą formy pod kątem oznak zużycia lub wycieków.
- Cotygodniowe kontrole: Wyczyść płyty dociskowe, aby zapobiec wpływowi zanieczyszczeń na wyrównanie formy lub jakość części. Sprawdź stan płynu hydraulicznego pod kątem oznak zanieczyszczenia lub degradacji. Sprawdź kalibrację czujników ciśnienia i temperatury. Sprawdź połączenia elektryczne pod kątem szczelności i oznak przegrzania.
Proaktywna długoterminowa konserwacja i wymiana komponentów
Oprócz zadań codziennych i cotygodniowych wymagany jest bardziej szczegółowy plan konserwacji, aby uwzględnić zużycie komponentów w miarę upływu czasu. W przypadku obiektów pracujących na wiele zmian kwestia jak zwiększyć wydajność za pomocą prasy RTM wykorzystującej światło dzienne często powstaje. Prasa pracująca w trybie wielodniowym, wyposażona w wiele stanowisk formowania pomiędzy płytami dociskowymi, może radykalnie zwiększyć wydajność, umożliwiając utwardzanie jednej części podczas wtryskiwania drugiej i wyjmowania trzeciej. Jednak ta złożona maszyna wymaga jeszcze bardziej rygorystycznego harmonogramu konserwacji. Kluczowe długoterminowe działania konserwacyjne obejmują:
- Remont układu hydraulicznego: Okresowa wymiana płynu hydraulicznego i filtrów jest kluczowa. Z biegiem czasu uszczelki i węże w układzie hydraulicznym ulegną degradacji i należy je wymienić w ramach programu konserwacji zapobiegawczej, aby uniknąć katastrofalnej awarii.
- Kontrola płyty i kolumny: Płyty dociskowe należy sprawdzić pod kątem płaskości, a ściągacze pod kątem oznak rozciągania lub zarysowań. Niewspółosiowość może powodować nierówną siłę mocowania i różnice w grubości części.
- Serwis układu wtryskowego: Precyzyjne liczniki, mieszalniki i pompy układu wtryskowego muszą być regularnie czyszczone i serwisowane, aby zapobiec gromadzeniu się żywicy i zapewnić dokładną kontrolę proporcji. Mieszadła statyczne należy wymieniać zgodnie z zaleceniami.
- Weryfikacja systemu sterowania: Sterownik PLC, czujniki i blokady bezpieczeństwa należy okresowo testować i kalibrować, aby zapewnić ich prawidłowe działanie, utrzymanie powtarzalności procesu i bezpieczeństwo operatora.
Inwestując w zdyscyplinowaną kulturę konserwacji, producenci mogą zmaksymalizować czas sprawności, wydajność i zwrot z inwestycji w swoją prasę formierską RTM, zapewniając, że pozostanie ona kamieniem węgielnym wydajnej produkcji przez wiele lat.
