I. Dlaczego norma CE jest szczególnie ważna w przypadku pras hydraulicznych do kompozytów?
W dziedzinie formowania materiałów kompozytowych, serwo kompozytowe prasy hydrauliczne i prasy do formowania tłocznego stały się podstawowym wyposażeniem procesów formowania tłocznego i są zwykle używane w połączeniu z Dlamy SMC do tworzenia kompletnych systemów formowania SMC.
Dzięki ciągłemu rozwojowi materiałów kompozytowych w kierunku lekkiej konstrukcji i integracji strukturalnej, prasy do formowania tłocznego kompozytów są obecnie szeroko stosowane w następujących sektorach:
- Ciężarówki i autobusy
- Sprzęt rolniczy i budowlany
- Elektromobilność
- Transport kolejowy
- Meble miejskie, między innymi
W tych scenariuszach zastosowań prasy hydrauliczne są odpowiedzialne nie tylko za kształtowanie wydajności, ale są również bezpośrednio związane z bezpieczeństwem operatora, długoterminową stabilnością operacyjną i ogólną zgodnością linii produkcyjnej. Z tego powodu coraz większa liczba europejskich klientów kupujących po raz pierwszy kompozytowe prasy hydrauliczne z Chin zwykle koncentruje się na jednej kluczowej kwestii:
Jakie są podstawowe różnice pomiędzy prasami hydraulicznymi zgodnymi z CE a prasami hydraulicznymi zbudowanymi zgodnie ze standardami krajowymi?
Należy podkreślić, że oznakowanie CE to nie tylko etykieta certyfikująca, ale kompleksowy system bezpieczeństwa działający przez cały cykl życia maszyny – od projektu i produkcji po instalację i eksploatację.
II. Podstawowe różnice w filozofii projektowania
Zgodnie ze standardami krajowymi projekt prasy hydraulicznej jest zwykle kierowany wymaganiami produkcyjnymi, takimi jak udźwig, wydajność formowania, koszt sprzętu i czas dostawy. Chociaż to podejście jest odpowiednie dla wielu lokalnych środowisk produkcyjnych, koncentruje się przede wszystkim na tym, czy maszyna może wykonać swoje zadanie produkcyjne.
W przeciwieństwie do tego, kompozytowe prasy hydrauliczne serwo zgodne z CE muszą traktować kontrolę ryzyka jako podstawowe ograniczenie projektowe, spełniając jednocześnie wymagania dotyczące wydajności formowania. Ramy CE wymagają systematyki ocena ryzyka należy przeprowadzić na etapie projektu koncepcyjnego, przy uprzednio zdefiniowanych rozwiązaniach konstrukcyjnych lub systemowych pod kątem potencjalnych zagrożeń podczas eksploatacji, konserwacji, rozruchu i nietypowych warunków.
Filozofia „bezpieczeństwa już na etapie projektowania” oznacza, że zgodności CE nie można osiągnąć po prostu poprzez dodanie komponentów po wyprodukowaniu, ale należy ją od początku zintegrować z ogólną koncepcją maszyny.
III. Trzy podstawowe systemy bezpieczeństwa pras hydraulicznych zgodnych z CE
Z punktu widzenia wdrożenia wymagania CE dotyczące kompozytowych pras hydraulicznych są realizowane poprzez jasno określone systemy bezpieczeństwa, a nie abstrakcyjne zasady. Wymagania te skupiają się głównie w trzech obszarach: bezpieczeństwo mechaniczne, bezpieczeństwo hydrauliczne i bezpieczeństwo elektryczne , z których wszystkie są ze sobą powiązane i niezbędne.
Bezpieczeństwo mechaniczne
Zgodnie z normami CE głównym celem bezpieczeństwa mechanicznego jest zmniejszenie narażenia personelu na obszary niebezpieczne poprzez sam projekt konstrukcyjny, a nie poleganie wyłącznie na procedurach operacyjnych lub doświadczeniu operatora. W przypadku dużych pras hydraulicznych do kompozytów, charakteryzujących się długimi skokami i częstymi wymaganiami konserwacyjnymi, bezpieczeństwo mechaniczne jest szczególnie istotne.
Konstrukcja mechaniczna zgodna z CE musi systematycznie uwzględniać scenariusze operacyjne i konserwacyjne, takie jak bezpieczny dostęp do maszyny, wejście na podwyższone obszary i niezawodne zabezpieczenie ruchomych komponentów podczas serwisowania. Wymagania te mają bezpośredni wpływ na ogólny układ maszyny, a nie są opcjonalnymi dodatkami.
Typowe mechaniczne środki bezpieczeństwa CE obejmują:
- Drabiny bezpieczeństwa , zaprojektowane tak, aby spełniać standardy dotyczące wysokości, nachylenia i właściwości antypoślizgowych
- Najlepsze platformy konserwacyjne z poręczami zapewniając ochronę przed upadkiem podczas serwisowania
- Ścieżki dostępu do konserwacji i bezpieczne odległości , zapewniając odpowiednią przestrzeń do przemieszczania się personelu i ewakuacji awaryjnej
- Przesuwne mechaniczne systemy blokujące takie jak urządzenia blokujące SITEMA, aby bezpiecznie utrzymać zamek podczas konserwacji i zapobiec niezamierzonemu opuszczeniu

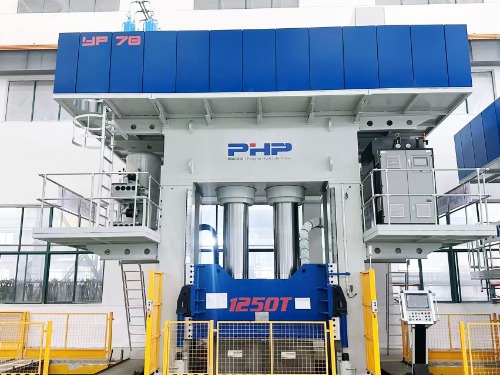

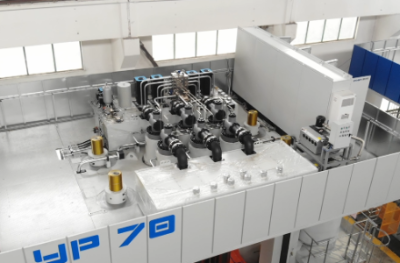

Najlepsza platforma konserwacyjna

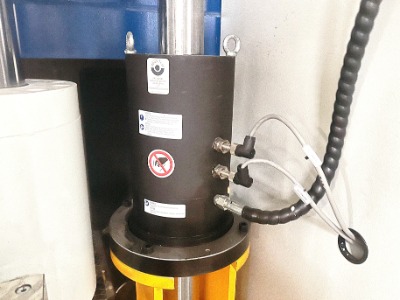

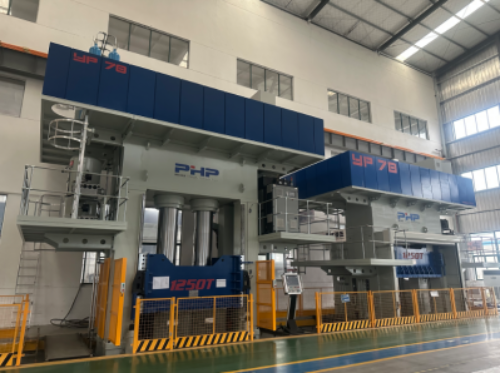

System blokowania suwaka
Dla porównania, krajowe prasy standardowe często w większym stopniu opierają się na procedurach operacyjnych, a nie na izolacji ryzyka strukturalnego.
Bezpieczeństwo hydrauliczne
Układ hydrauliczny jest rdzeniem napędowym kompozytowej prasy hydraulicznej, a także obszarem wysokiego ryzyka. Zgodnie z normami CE układy hydrauliczne muszą nie tylko zapewniać wydajność, ale także być przejrzyste niezawodne zachowanie.
Oznacza to, że nawet w ekstremalnych warunkach, takich jak pęknięcie węża, awaria zaworu lub awaria sterowania, system musi domyślnie przejść do bezpiecznego stanu, aby zapobiec niekontrolowanemu ruchowi lub obrażeniom ciała.
Typowe hydrauliczne środki bezpieczeństwa CE obejmują:
- Zawory bezpieczeństwa zainstalowane na cylindrach zapobiegając szybkiemu opadaniu ślizgu w przypadku utraty ciśnienia
- Łańcuchy zabezpieczające przed pęknięciem węży hydraulicznych , ograniczając uginanie się węża w przypadku jego pęknięcia
- Nadmiarowa logika sterowania ciśnieniem i ruchem , zapewniając bezpieczne zachowanie w każdych warunkach

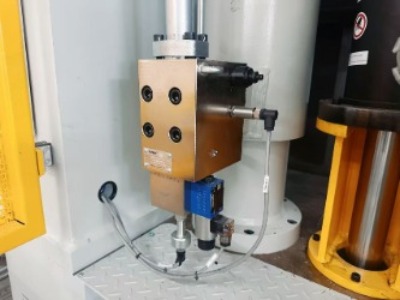

Zawór bezpieczeństwa

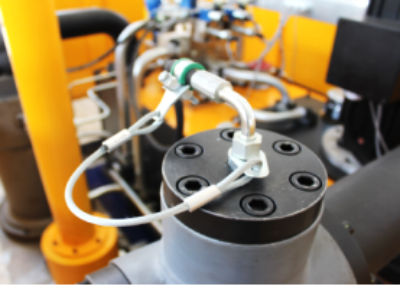

Łańcuch zabezpieczający przed pęknięciem
W niektórych krajowych prasach standardowych takie zabezpieczenia można uprościć lub pominąć, opierając się zamiast tego na zarządzaniu opartym na doświadczeniu.
Bezpieczeństwo elektryczne
Bezpieczeństwo elektryczne jest jednym z najbardziej systematycznych i ściśle kontrolowanych aspektów zgodności CE i stanowi jedną z najbardziej wyraźnych różnic w porównaniu z maszynami spełniającymi standardy krajowe. Ocena CE koncentruje się nie tylko na jakości komponentów, ale także na integralności logiki bezpieczeństwa funkcjonalnego.
Typowe konfiguracje bezpieczeństwa elektrycznego CE obejmują:
- Sterowniki bezpieczeństwa z redundancją i autodiagnostyką
- Kurtyny świetlne bezpieczeństwa typu L do wielokierunkowego zabezpieczenia obszaru formowania
- Skanery laserowe do dynamicznego monitorowania obszaru
- Przyciski zatrzymania awaryjnego , ustawione zgodnie ze standardami
- W pełni udokumentowane i weryfikowalne programy bezpieczeństwa , zapewniając identyfikowalność i testowalność

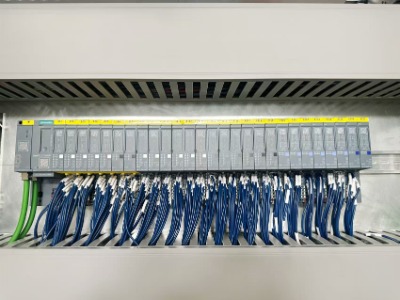

PLC bezpieczeństwa

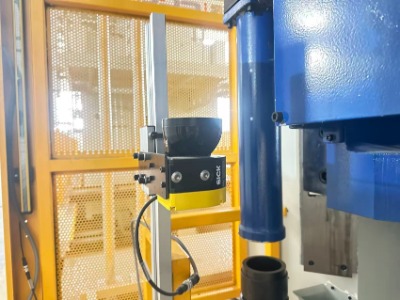

Skaner laserowy

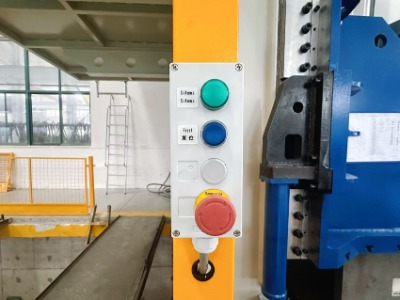

Przycisk zatrzymania awaryjnego

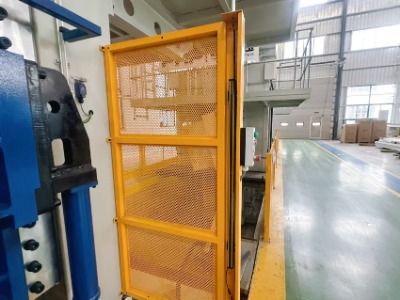

Kurtyna świetlna bezpieczeństwa typu L
Chociaż szafy sterownicze mogą wydawać się podobne zewnętrznie, oceny CE podkreślają wewnętrzną architekturę logiczną, redundancję i spójność z dokumentacją techniczną.
IV. Dokumentacja techniczna i system odpowiedzialności
Zgodność CE wykracza poza fizyczną maszynę i obejmuje kompletny system dokumentacji technicznej. Dokumenty te stanowią nie tylko część wymagań dostawy, ale są także niezbędne do zapewnienia zgodności przez cały cykl życia sprzętu.
Kompletna dokumentacja techniczna CE zazwyczaj zawiera raporty z oceny ryzyka, schematy hydrauliczne i elektryczne, instrukcje obsługi i konserwacji oraz deklaracje zgodności. Dokumenty te odgrywają kluczową rolę w audytach, dochodzeniach w sprawie wypadków i ustalaniu odpowiedzialności.
V. Wniosek: Prasy hydrauliczne zgodne z CE jako rozwiązanie inżynierii systemowej
For serwo kompozytowe prasy hydrauliczne (w tym prasy SMC, prasy LFT-D, prasy HP-RTM, prasy GMT itp.), zgodność CE nie polega na prostym dodaniu funkcji bezpieczeństwa po instalacji. Zamiast tego reprezentuje holistyczna filozofia bezpieczeństwa , systematycznie integrowane z projektem konstrukcyjnym maszyny, funkcjami bezpieczeństwa, logiką sterowania i scenariuszami końcowego zastosowania, z oceną ryzyka u podstaw i kierowaniem się przepisami i normami.
Dla klientów kupujących kompozytowe prasy hydrauliczne z Chin po raz pierwszy zrozumienie podstawowych różnic między normami CE a normami krajowymi jest kluczowym krokiem w kierunku zmniejszenia ryzyka projektu i zapewnienia długoterminowej, stabilnej pracy.
